课题组基于φ-OTDR的DAS精确定位传感通道的方法研究取得进展

发布时间:2023-03-03来源:地灾感知与能源地下结构课题组浏览次数:10

分布式光纤声波传感(Distributed Acoustic Sensing, DAS)是一种新型光纤传感技术,该技术利用光纤作为传感阵列,通过分析光纤中后向瑞利散射光在传感光纤长度上的相位变化,记录光纤空间范围内的声学振动,实现对振动信号的实时连续监测。传感通道定位是DAS技术非常重要的参数,它决定了DAS技术对外部扰动的定位精度。从DAS传感原理的角度来看,传感通道定位是通过探针激光沿传感光纤的飞行时间来实现的,传感通道的确切位置是模糊的。在实际应用中,一般采用手动敲击传感光纤的方法,根据最大振幅来粗略估计传感通道的位置,然而手动敲击纤维产生的干扰能量因人而异,感应通道定位的精度大约为米级。对于安装在地下的现有光纤,传感通道定位可以通过跺脚或锤子敲击地表来实现,敲击位置用高精度差分GPS进行测量,传感通道定位的不确定性约为5m,定位精度较差,给DAS技术应用于城市地面塌陷、管道泄漏监测等领域带来挑战。

针对上述问题,张丹教授课题组开展了基于φ-OTDRDAS精确定道的试验方法研究。试验提出利用可控振源沿传感光纤逐点激发的试验方法,采用0.9mm紧密缓冲型单模光纤和裸纤(直径0.25mm)两种类型的光缆,在不锈钢线槽中将两种光缆分别与黏土和砂土两种不同的介质耦合,光缆沿线槽拉直布设,并上覆土层。通过计算机控制示波器使弯曲元激发特定频率的振动信号。弯曲元位于光纤正上方,振动方向与光纤轴向一致,使激发的切向振动沿光纤轴向传播。弯曲元在每个激发点处均为独立激发,激发点之间不存在串扰,将光纤视为一系列传感通道记录振动信号,探究不同光缆的传感通道记录的信号在各激发点处的响应情况(图1)。

试验装置示意图

对试验数据采用归一化后取均值的时域统计分析方法(图2、图3)和快速傅里叶变换的振幅频谱分析方法(图4、图7、图8),分析了特定信号的振幅在传感通道边界的突变特征,提出了不同激发点振幅-传感通道曲线偏度SACC(图5)和振幅峰值相对位置偏移量RSAP(图6)两个指标,在0.1m的激发点间距之内准确识别出了相邻传感通道的边界,实现了在光纤长度上对各传感通道位置的精确定位,定位精度从m级提高到了0.1m,为在DAS应用中对振动事件的准确定道提供了依据。

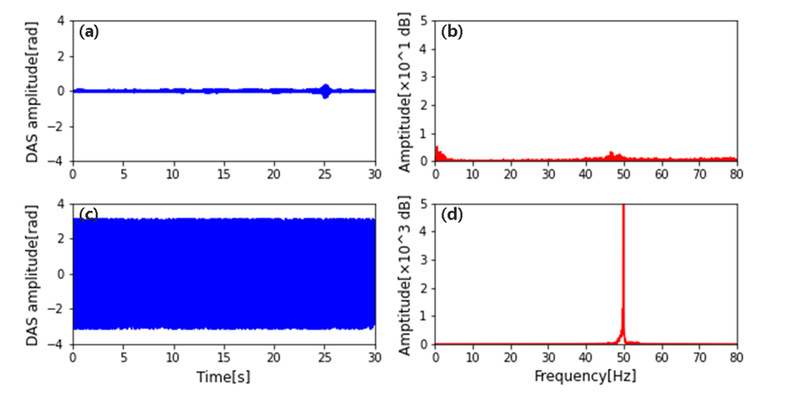

2 DAS记录的背景噪声和振动的原始时域信号和相应的频谱图

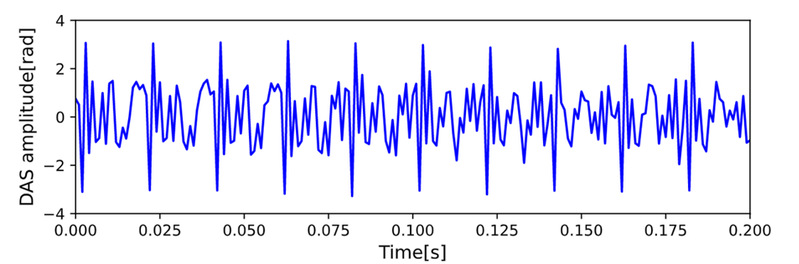

DAS的一个传感通道在0.2秒内记录的10个原始激励信号

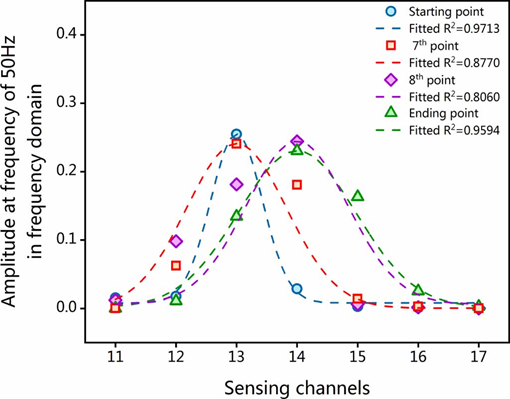

光纤上4个激发点11-17的传感通道50Hz时的振幅图

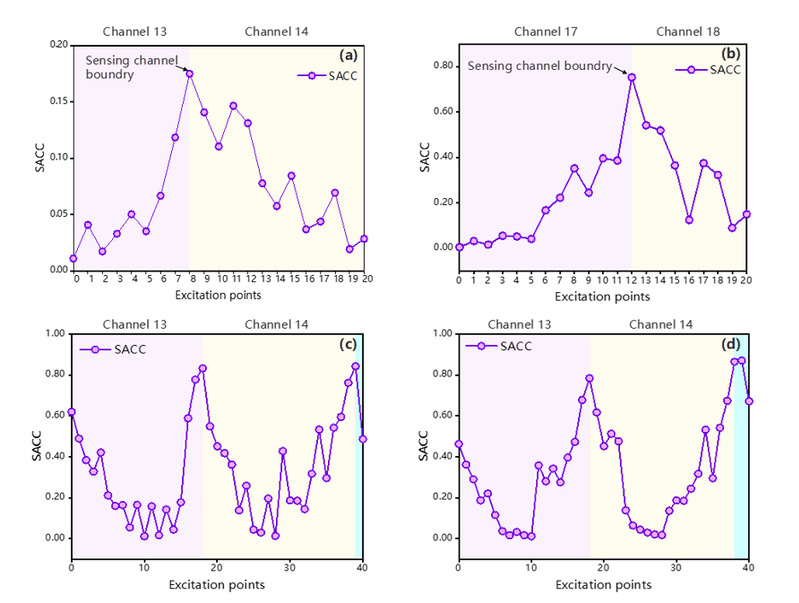

5 SACC随激发点的变化曲线和潜在感应通道边界

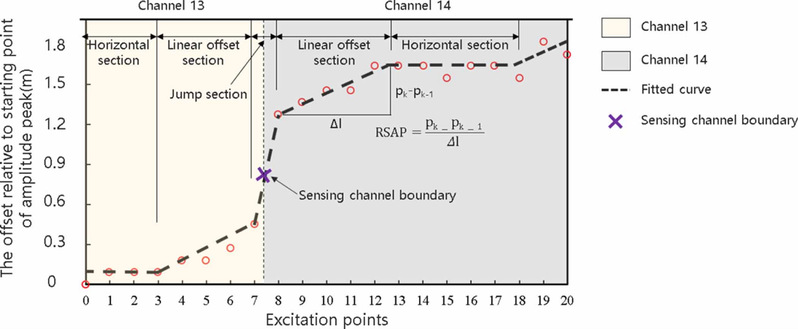

每次激发相对于起始激发点的振幅峰值沿光纤的位置偏移曲线

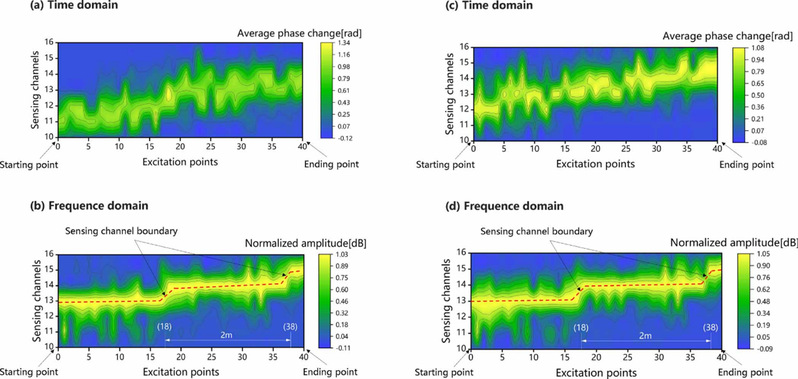

砂土中两种光纤在时域和频域的激发点、传感通道和振幅峰值之间的关系


8 黏土中两种光纤在时域和频域的激发点、传感通道和振幅峰值之间的关系


相关研究成果以“Method of precise sensing channel positioning for φ-OTDR-based DAS”为题,发表在期刊Measurement Science and Technology上。论文第一作者为课题组硕士研究生彭阳,张丹教授为通讯作者。论文研究工作得到了国家自然科学基金、江苏省特聘教授和江苏省六大人才高峰人才项目的资助。



论文链接:https://iopscience.iop.org/article/10.1088/1361-6501/acb456
